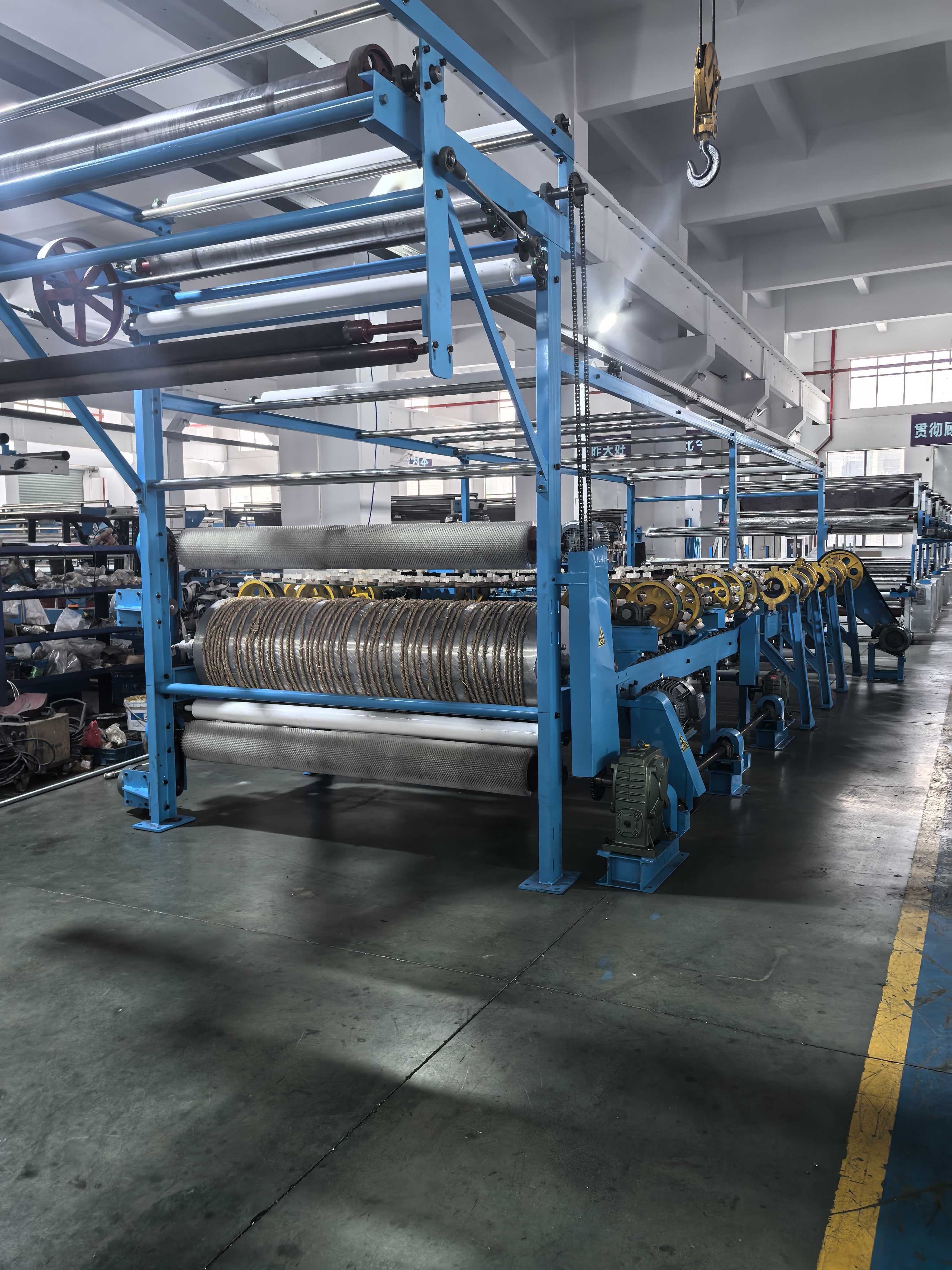

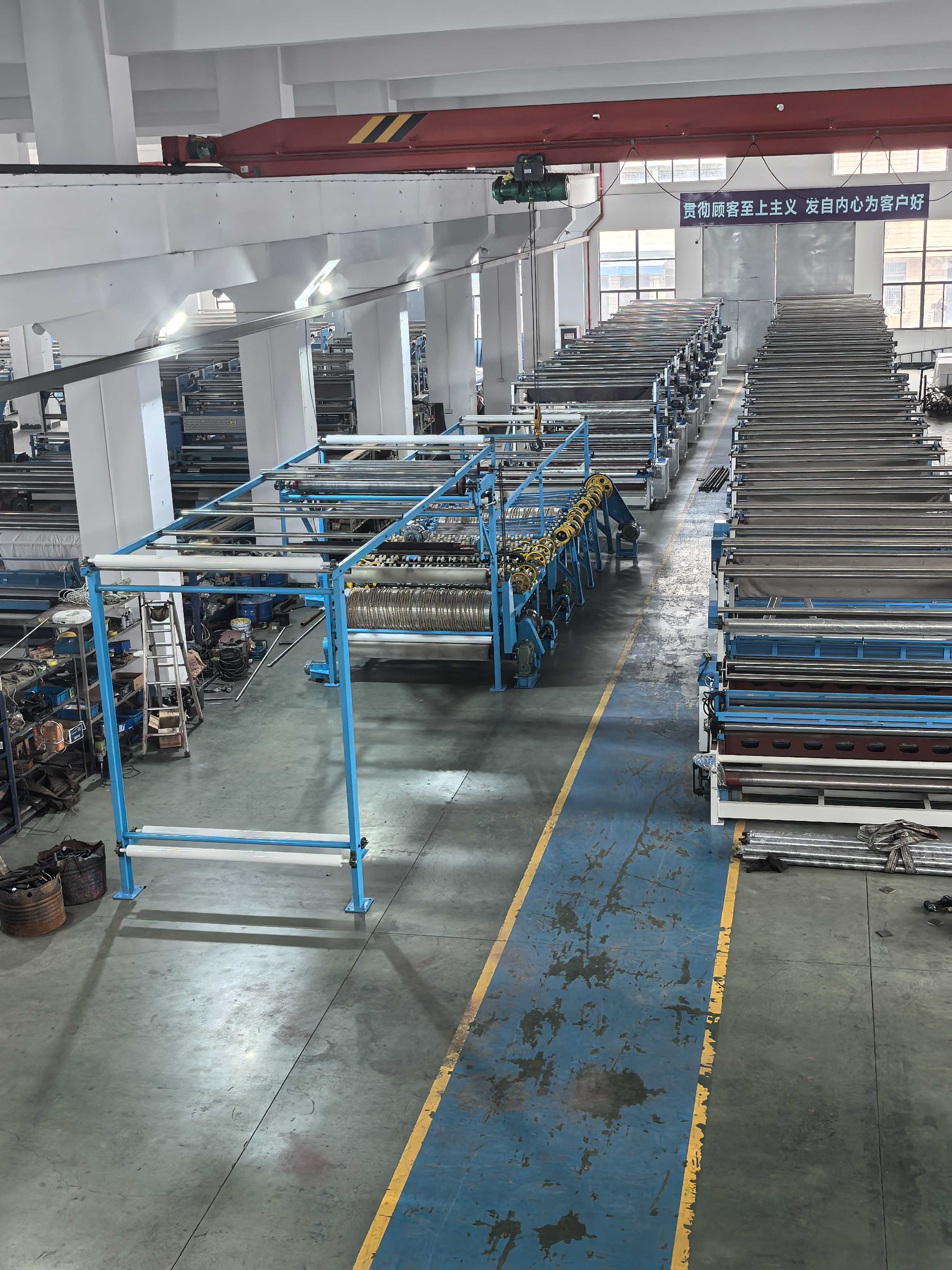

Промишлена автоматична хоризонтална тъканна машина за почистване на повърхности и премахване на косъмчета в текстилното производство

1. Предназначение на продукта: Подстриганият панделкест кадифе се чешма по хоризонтална посока в носача, за да се премахне късата памук, правейки суедата по-пухкава, а кадифето – гъсто
и богато.
2. Модели и спецификации
2 · 1 Модел: SL200B
2 · 2. Спецификации: номинална ширина 2000 мм
2 · 3. Размери на продукта: (Д×Ш×В) 18000 × 3850 × 3600 (мм)
2 · 4 Типове превозни средства: ляво или дясно управление – човекът стои с лице към изходящия плат, като се определя според силовата единица отляво или отдясно, т.е. ако е отляво – ляво. Обикновените вакуумни коли обикновено имат вътрешни тръби за събиране на прах, а предаването на мощността е отвън.
3. Основни технически параметри
3 · 1. Работна ширина: 1900 мм
3 · 2. Скорост на транспортиране на плат: 5~22 м/мин безстепенно регулиране
3 · 3. Честота на твърдата четка: 220 N/мин
3 · 4. Скорост на меката четка: 250 м/мин
3 · 5. Налягане на парата в цилиндъра: ≤0,2 Mpa
3 · 6. Монтирана мощност: 25 kW
3 · 6 · 1. Предаване: 5,5 kW
3 · 6 · 2. Мека четка: 3 kW × 2
3 · 6 · 3. Твърда четка: 5,5 kW
3 · 6 · 4. Вакуумиране: 7,5 kW
3 · 7. Регулиране на скоростта: честотно преобразуване 5,5 kW
3 · 8. Съдържание на влага в суровината: 12–14%
3 · 9. Скорост на влагоусвояване: 6–8%
3 · 10. Тестване на сушилня: Доклад за технически надзор и изпитване на сушилня. Б.н. 1
3 · 11. Тестване на мотор: сертификати за мотор и електрически уреди. Приложение II
3 · 12 инвертор: Ръководство за инвертор Mitsubishi. Приложение 3
4. Основни характеристики на продукта
4 · 1. Конзолите на подвижните компоненти, поддържани от тази машина, са свързани чрез болтове към надлъжните и хоризонтални греди, като конструкцията е
проста, а частите на цялата машина са лесни за регулиране, поддръжка и демонтиране.
4 · 2. В кутията за влажност на машината има парни камери и водосборни тръби, които изпълняват съответно функциите за запазване на топлината и събиране на вода.
събиране съответно.
4 · 3. Главният задвижващ мотор на тази машина задвижва редуктора чрез предавателен вал, а звездата задвижва ролката за насочване на плат и двата сушилни
цилиндъра да се въртят. Освен за сушене на платове, двете сушилни също изпълняват функцията на насочване на плат.
4 · 4. 12-те твърди четки на тази машина се движат напред-назад и са разположени стъпаловидно, без повтарящо се разпределение, за да се намали вибрацията и да се подобри качеството на
космите; всяка твърда четка може да се регулира чрез винт, за да се осигури балансирано налягане върху повърхността на платното; повърхността на валчека за платно е обвита
с спирални зъбци, като зъбците са завъртени по един наляво и един надясно, за да се избегне явлението платното да се изплъзва
4 · 5. Тази машина разполага с 10 меки четки, като всяка мека четка е оборудвана с 22~26 малки квадратни четки, насочени в противоположни посоки помежду си, а
натягането на лентата може да се регулира индивидуално за всяка лента.
4 · 6. Машината използва уред за събиране на прах с вакуумна система тип 8#C, за да се подобри работната среда.
4 · 7. Меката четка, твърдата четка, рафта за платно, влажната подаваща система и други части на тази машина, както и предавателните части, са стандартни части, използвани и при други подобни машини на компанията
продукт.
