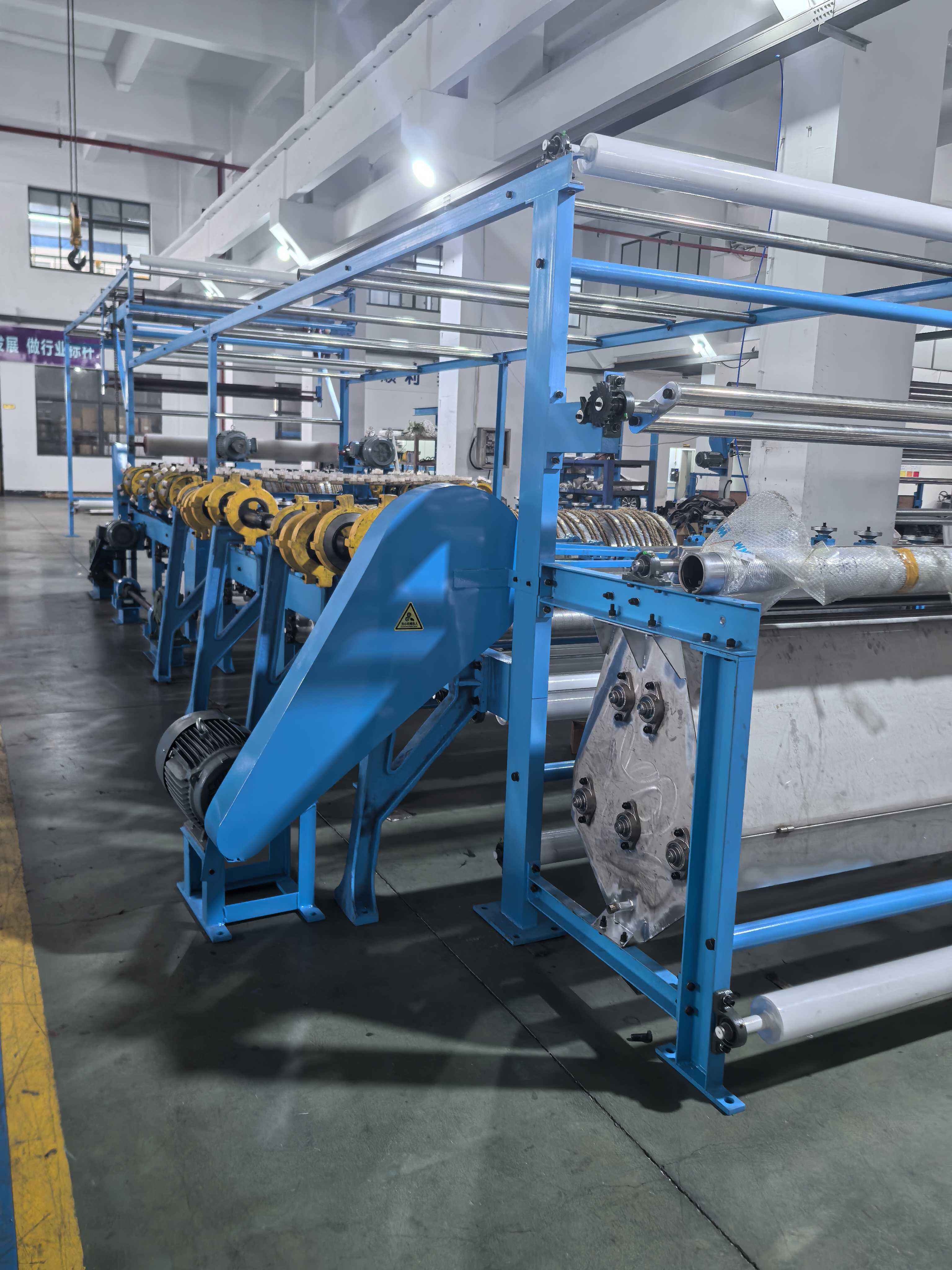

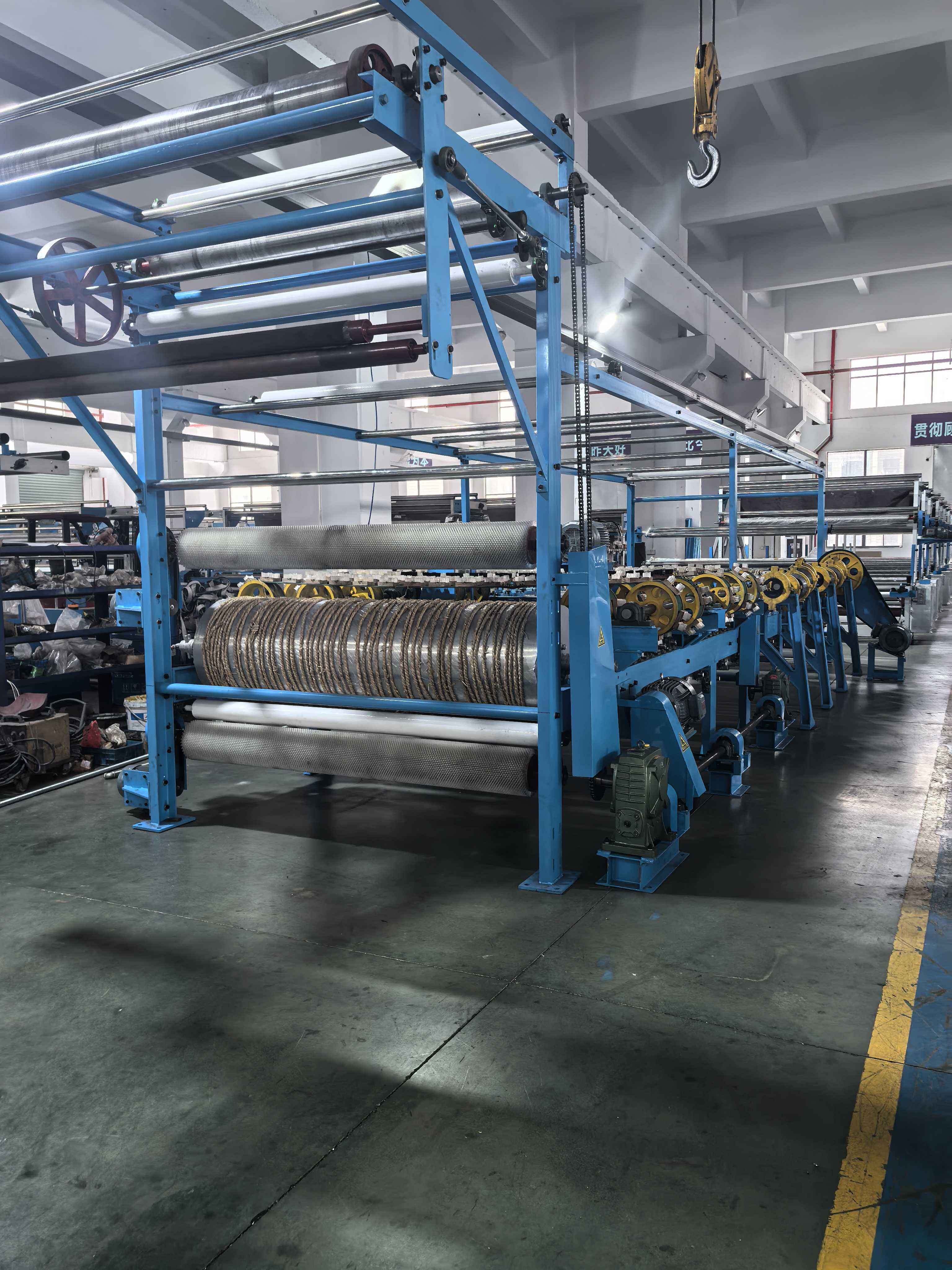

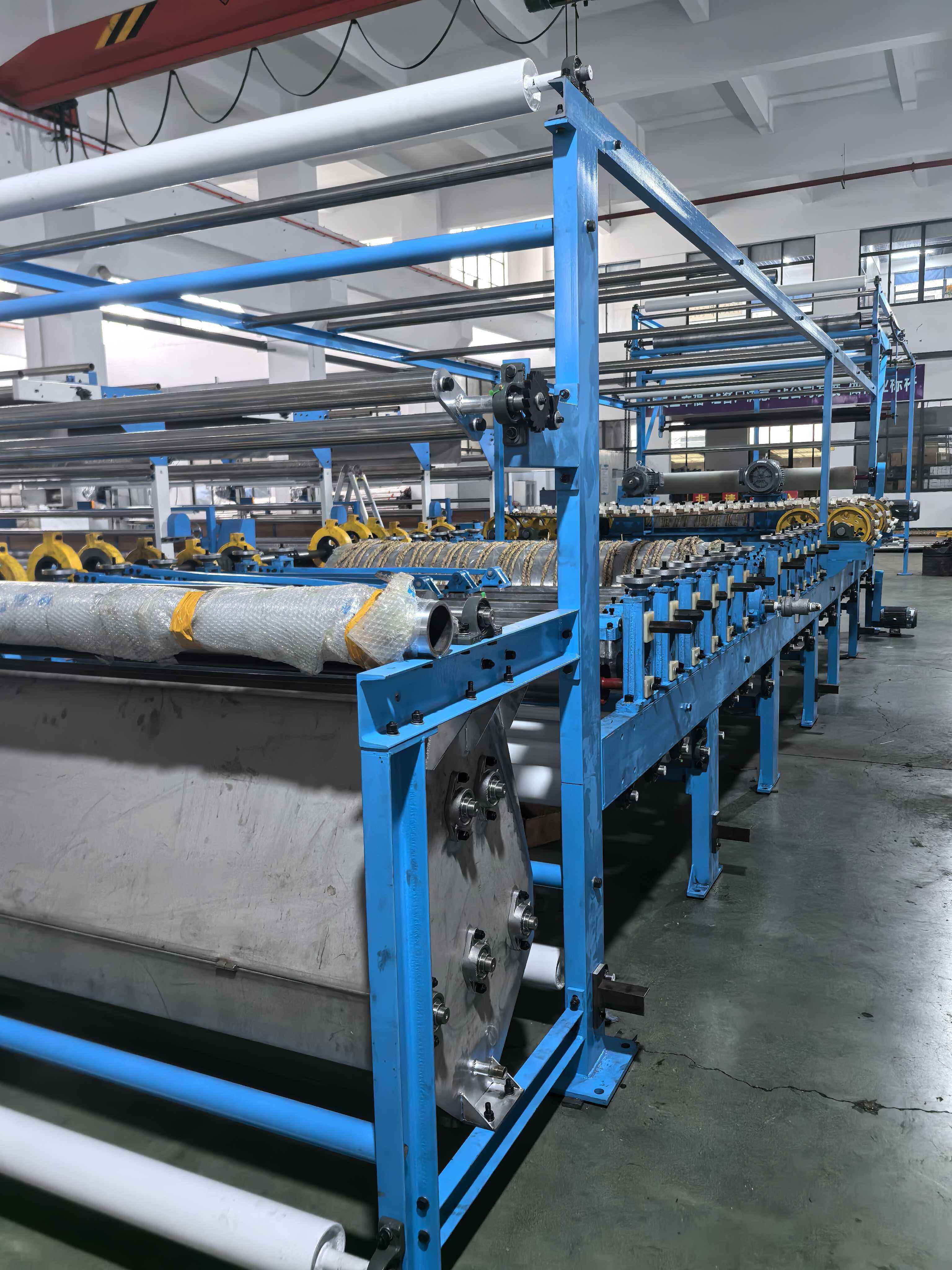

Máy chải vải ngang tự động công nghiệp dùng để nâng sợi và loại bỏ bụi bề mặt trong sản xuất dệt may
- Tổng quan
- Sản phẩm đề xuất
1. Mục đích sử dụng sản phẩm:
Vải corduroy được cắt và chải theo chiều ngang hướng sợi vải để loại bỏ sợi cotton ngắn, làm cho lớp lông suede trở nên xốp hơn và lớp nhung ôm sát hơn
và phong phú.
Các mẫu mã và thông số kỹ thuật
Mô hình: SL200B
Thông số kỹ thuật: chiều rộng danh nghĩa 2000mm
Kích thước sản phẩm: (D×R×C) 18000 × 3850 × 3600 (mm)
loại xe: tay lái trái hoặc phải - người đứng đối diện với vải ra ngoài, tùy theo bộ truyền động nằm ở bên trái hay bên phải, tức là bên trái là tay lái trái.
Các xe hút chân không thông thường thường có ống dẫn thu bụi bên trong, và nguồn truyền động nằm bên ngoài.
2. Các thông số kỹ thuật chính
| Các thông số kỹ thuật chính | |
| Chiều rộng làm việc | 1900 mm |
| Tốc độ vận chuyển vải | 5~22 m/phút (vô cấp) |
| Tần số bàn chải cứng | 220 N/phút |
| Tốc độ dây chuyền bàn chải mềm | 250 m/phút |
| Áp suất hơi xi lanh | ≤0,2 MPa |
| Công suất lắp đặt (tổng) | 25 KW |
| Công suất truyền tải | 5,5 kW |
| Công suất bàn chải mềm | 3 KW × 2 |
| Công suất bàn chải cứng | 5,5 kW |
| Công suất hút bụi | 7.5 KW |
| Điều khiển tốc độ | biến tần 5,5 KW |
| Độ ẩm của nguyên liệu đầu vào | 12~14% |
| Tỷ lệ hút ẩm lại | 6~8% |
| Kiểm tra máy sấy | Báo cáo giám sát kỹ thuật và kiểm tra máy sấy (P.S. 1) |
| Kiểm tra động cơ | Chứng chỉ động cơ và thiết bị điện (Phụ lục II) |
3. Đặc điểm chính của sản phẩm
Các giá đỡ của các bộ phận chuyển động được hỗ trợ bởi máy này được nối với các dầm dọc và ngang bằng bu-lông, kết cấu là
đơn giản, và các bộ phận của toàn bộ máy là dễ dàng để điều chỉnh, bảo trì và tháo rời.
Trong hộp cung cấp độ ẩm của máy này có các buồng hơi và ống thu nước, thực hiện chức năng giữ nhiệt và thu gom nước
thu thập tương ứng.
Động cơ truyền động chính của máy này dẫn động hộp giảm tốc thông qua trục truyền động, và bánh xích dẫn động con lăn dẫn vải và hai thiết bị sấy
xi lanh để xoay. Ngoài việc sấy khô vải, hai máy sấy của nó cũng đóng vai trò hướng dẫn vải.
12 bàn chải cứng của máy này chuyển động tịnh tiến qua lại và lệch pha nhau, không phân bố lặp lại nhằm giảm rung động và nâng cao chất lượng của
lông chải; mỗi bàn chải cứng có thể điều chỉnh bằng vít để đảm bảo phân bố áp lực cân bằng trên bề mặt vải; bề mặt con lăn vải được bọc
bằng gai xoắn ốc, và các gai này được xoay theo chiều trái và phải xen kẽ để tránh hiện tượng tuột vải
Máy này có 10 bàn chải mềm, mỗi bàn chải mềm được trang bị 22~26 bàn chải nhỏ hình vuông, hướng quay giữa các dải là
ngược nhau, và độ căng của từng dây đai có thể được điều chỉnh riêng biệt.
Máy này sử dụng thiết bị quạt hút bụi 8#C để tạo chân không, cải thiện điều kiện làm việc.
Các bộ phận như bàn chải mềm, bàn chải cứng, giá treo vải, cấp ẩm và các bộ phận truyền động khác của máy này đều là các chi tiết tiêu chuẩn chung của các sản phẩm tương tự trong công ty
sản phẩm.
